振動時效工藝消除、均化殘余應力的研究報告

振動時效常常被認為是消除工件殘余應力的方法，但一系列試驗研究表明，振動時效對消除和均化殘余應力都有作用。振動時效對減少和均化殘余應力皆有著良好作用，這是由于在振動過程中，工件受周期性附加應力的作用，在應力集中處首先發生局部的塑性變形，繼而又在整體上發生較大的塑性變形。峰值應力處產生的塑性變形較大，而其它部位則相對較小。正是由于這種塑性變形導致了工件中殘余應力的降低和均勻化。

*件在振動時效前后發生塑性變形是振動消除應力的確定。因此，許多人測量過*件振動處理前后的尺寸變化。實際測量表明，即使附加應力與殘余應力疊加后，仍不超過材料的彈性*限時，*件也會產生塑性變形。

某種龍門刨床的立柱和橫梁鑄件在振動處理前后*件在振動過程中變形并不是無休止的，達到一定程度后繼續施加振加，尺寸精度并不繼續發生變化，這說明*件尺寸已達到穩定。在生產中常常依此判斷振動時效的效果及確定振動處理的時間。表1為一種機床床身鑄件在振動處理過程中的變形與振動時間的關系。

表1

進行上述試驗時，首先在鑄件導軌面上選擇一個基準點和若干測量點，用準確的水平儀測量出各測量點相對于基準點的不直度誤差，由表2可知，經過振動處理15分鐘后，除2點外，其余各測量點與基準點的相對位置都發生了變化。振動30分鐘后，測量點中有5個不再發生進一步的變化，振動45分鐘后所有各點都達到穩定。

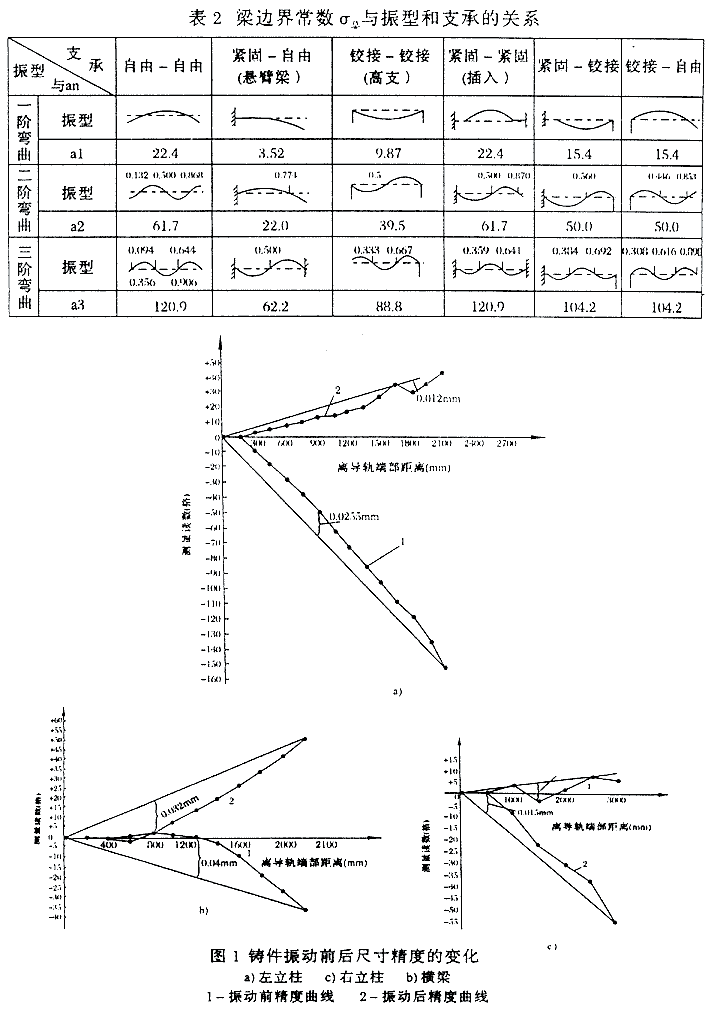

綜上所述所可以看出,振動時效使工件在交變應力作用下產生塑性變形,松馳了工件中的殘余應力.故振動時效過程是*件塑性變形的產生和逐漸穩定的過程,也就是殘余應力減小和穩定化的過程.尺寸精度的變化,示于圖1所示。

*件的變形不僅取決于殘余應力的大小和分布，還與松馳剛性和抗變形能力有關。振動時效不僅能夠減小和均化殘余應力,還可提高材料的抗變形能力。對振動處理后的工件進行加靜載和加動載試驗，可證實這一點。

某種車床床身鑄件，外廊尺寸為1160X232X190mm，材料為HT30-54,重105kg，導軌經表面淬火處理。采用振動時效消除殘余應力并穩定其尺寸精度，其振動時效的工藝參數為：動應力-+0.75kgf/mm2 ,時間-累積時間為60分鐘。振動后把它與未經振動的同種床身鑄件進行抗變形能力的對比試驗，靜載試驗時，在床身鑄件上加1噸靜載，加載時間10分鐘。卸載后再加4.5噸重靜載，保持15分鐘。每次加載前后分別測量鑄件兩導軌垂直面內的不直度，比較振動件和未振動件加載前后尺寸精度變化量，變形越小表明抗變形能力越強。從試驗結果可見，重為100kg左右的鑄件，加其10倍重量的靜載時，經振動時效的鑄件的抗變形能力比未經處理的鑄件提高70%以上；加更大靜載時(4.5噸)，抗變形能力仍可提高20%。還對一種儀表機床床身進行了承受靜載和動載的對比試驗，床身鑄件材質為HT20-40鑄鐵，尺寸為1100X80X180mm,重80kg.施加的靜載荷重200kg,動載荷為頻率50Hz的+2 . 5kgf/m2 的交變應力。

從數據清楚地表明了振動處理的鑄件比不經時效的鑄件抗靜載能力提高30%左右，抗動載能力提高1~3倍，抗溫度變形能力也提高近30%。與經過熱時效的鑄件相比，振動件的抗靜載能力高40%以上，抗動載能力提高70%。

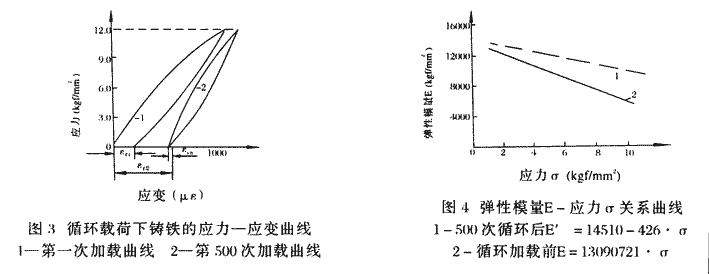

鑄件經振動時效后抗變形能力的提高,可以用循環加載下鑄鐵彈性性能的提高來解釋。振動時效實質上是對*件附加一種循環應力。鑄鐵組織中由于存在著石墨和局部的微觀夾雜物、缺陷，在受到拉伸載荷時沒有明顯的比例*限。在應力作用下伴隨著彈性變形的產生，同時也產生塑性變形。這種塑性變形在循環應力不超過其適應性*限σL 的情況下，以過循環次數后，即可大部分或全部消失。應力一應變曲線由原始的開口型(圖3中曲線1)變?yōu)殚]口型(曲線2)。殘余變形的逐漸消失使鑄鐵的彈性性能加強,彈性模量顯著提高。圖4所示結果說明，循環加載后Eσ 的提高在應力較大時表現得更為明顯。

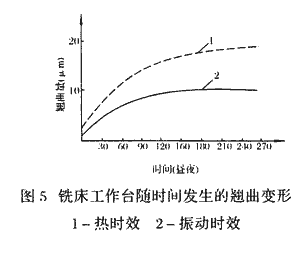

國內外大量試驗和實用事例證明，振動時效對于穩定*件的尺寸精度具有良好的作用，其作用不僅表現在長期使用過程中尺寸精度變化量較小，而且能在較短的時間內使*件尺寸達到穩定，以下面的五種情況為例，同一種鑄件分別進行了振動時效,熱時效和自然時效，在同樣的時間內觀測其隨時間而發生的翹曲變形量和翹曲變形的持續時間。由數據結果可知，鑄件在振動時效后的變形量小，其值僅為熱時效和自然時效變形量的一半左右。同時，經振過時效的鑄件變形的持續時間也*短，在30~60天內尺寸精度便達到穩定，而經熱時效的鑄件需100~150天才能穩定，而自然時效的鑄件尺寸持續變240~270天。由圖5亦可看出，經振動時效工作臺的鑄件，達到尺寸穩定的時間比熱時效處理的鑄件所需時間要短，這一對比實驗可以充分證明，振動時效能有效的穩定鑄件尺寸精度。

國內外大量的應用實例證明，振動對穩定*件的尺寸精度具有良好的作用。然而,對于振動時效穩定尺寸精度的機理，迄今為止尚無系統的,滿意的解釋。

從宏角度分析，振動時效使*件產生塑性變形，降低和均化殘余應力并提高材料的抗變形能力，無疑是導致*件尺寸精度穩定的基本原因。從分析殘余應力松馳和*件變形中可知，殘余應力的存在及其不穩定性造成了應力松馳和再分布，使*件發生塑性變形。故通常采用熱時效方法以消除和降低殘余應力，特別是危險的峰值應力。振動時效同樣可以降低殘余應力，*件在振動處理后殘余應力通常可降低20~30%，有時可達50~60%，同時也使峰值應力降低,，使應力分布均化除殘余應力值外，決定*件尺寸穩定性的另一重要因素是松馳剛性，或*件抗變形能力。有時雖然*件具有較大的殘余應力，但因其抗變形能力強,而不致造成大的變形。在這一方面,振動時效同樣表現出明顯的作用，由振動時效的加載試驗結果可知，振動時效件的抗變形能力不僅高于未經時效的*件，也高于經熱時效處理的*件，通過振動而使材料得到強化，使*件的尺寸精度達到穩定。

從微觀方面的分析，振動時效可視為一種以循環載荷的形式施加于*件上的一種附加應力。眾所周知，工程上采用的材料都不是理想的彈性體，其內部存在著不同類型的微觀微陷，鑄鐵中更是存在著大量形狀各異的切割金屬基體的石墨。故而無論是鋼、鑄鐵或其它金屬,其中的微觀缺陷附近都存在著不同程度的應力集中。當受到振動時，施加于*件上的交變應力與*件中的殘余應力疊加。當應力疊加的結果達到數值后，在應力集中*嚴重的部位就會超過材料的屈服*限而發生塑性變形。這塑性變形降低了該處殘余應力峰值，并強化了金屬基體。而后，振動又在另一些應力集中較嚴重的部位上產生同樣作用，直至振動附加應力與殘余應力疊加的代數和不能引起任何部位的塑性變形為止，此時，振動便不在產生消除和均化殘余應力及強化金屬的作用，上述解釋已由大量的試驗加以證明。此外，還有些研究者從位錯、滑移等金屬理論上加以解釋。
