承壓法蘭靜態應力測試分析

法蘭是一種用于連接管道的設備，能夠承受較高的壓力，主要應用在壓力容器、鍋爐、管道等行業。壓力管道法蘭承受內壓和一定的溫度時，其應力分布較為復雜。為了解承壓法蘭應力分布情況，采用電阻應變測試技術，進行靜態應力測試，得出承壓法蘭面上的應力分布。

電阻應變法工作原理

該方法是應用應變敏感元件-電阻應變片測量構件的表面應變，再根據應變-應力關系得到構件表面的應力狀態，從而對構件進行應力分析。

測試儀器

本次測試采用南京聚航科技有限公司的JHYC靜態應變儀，儀器模塊化設計，軟件式操作，數據實時保存，可自動生成報表，精度高，測量結果準確。

布片方案

應力測試部位在夾具外表面，沿圓周方向。應變片的規格為2*3mm單向應變片。

測試工況及結果分析

法蘭應力測試工況為冷態和熱態。上述過程均由計算機實時監控、記錄。

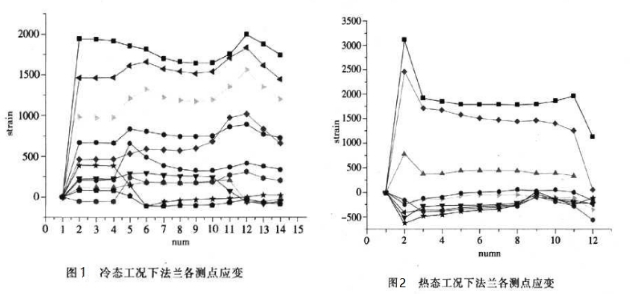

冷態工況下，法蘭各測點應力值見圖1，熱態工況下，法蘭各測點應力值見圖2。通過對法蘭進行的靜態應力測試，可得到如下結論，正常操作時，裝夾加緊會造成法蘭受較大應力，法蘭根部應力值最大。
