柴油機缸體是一種結構復雜的*件，在鑄造出模后具有分布*其不均的較大殘余應力。而傳統的解決方法就是在缸體出模后均采用熱時效處理。經實踐證明，熱時效可以避免缸體發生裂紋、減少加工變形和起到很好的消除應力的作用。但由于熱時效爐溫控制不嚴等原因，有時也會使缸體在加工或使用中產生氣缸變形等問題，造成產品質量下降。特別是隨著生產量的提高，熱時效工藝及設備已滿足不了生產的需要，尋找新的時效工藝在所必行。
振動時效是目前應用較廣泛的應力消除新技術，可同時進行多個構件的時效處理。如果可行，它將完全滿足生產需要。為此，我們需要對振動時效和熱時效做對比性試驗研究。
根據試驗需求，我們選擇4個缸體作為試驗件，其中一件采用熱時效處理，另外3件采用不同參數的振動時效處理。時效前后各件均經殘余應力測試。
熱時效處理
對一個缸體試驗件，采用熱時效處理。其過程和溫度等參數與正常熱時效的完全相同。時效后做殘余應力測試，得出時效后各點的值。
振動時效處理
振動時效是用振動的方法來調整金屬構件內應力的一項新技術，其作用是降低和均化殘余應力，以提高材料的機械性能，防止構件變形，防止產生焊接裂紋，提高構件疲勞壽命。
這個試驗我們采用JH振動時效設備，由于缸體較小，所有振動時效采用振動平臺處理方法，即將被處理固定在平臺上，激振器也固定在平臺上，通過平臺振動對缸體進行激振，激振頻率應為缸體的共振頻率。
激振力的選擇通過試驗來確定。本次試驗?zāi)康闹痪褪峭ㄟ^(guò)試驗得出缸體振動時效處理工藝參數，為此3個缸體選用不同的激振力，即3個缸體處理時激振器的偏心塊分別選為3檔、4檔和6檔，處理時間均為30min。
數據報告
時效后在缸體對稱點上進行了同樣的應力測試。

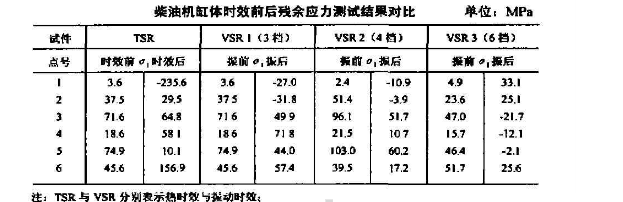

熱時效和振動時效前、后的柴油缸體殘余應力測試結果如下。
結論
根據以上的數據不難得出如下結論：
1. 熱時效可使缸體殘余應力下降60%左右，可以防止缸體變形和開裂，這是多年來采用熱時效處理缸體的根本原因。
2. 振動時效工藝參數選擇合理，其消除應力的比例可以達到熱時效的水平，甚至更高，且應力均化程度好于熱時效，同時省時、方便，具有較高的經濟效益。
3. 幾年來用振動時效處理缸體已獲成功，實際應用結果證明完全符合要求，因此可以用振動時效代替原有的熱時效工藝來處理缸體。
