如今，人們對裝修美觀的要求越來越高，懸吊結構常用于大型裝修工程。但這種懸吊結構往往體積較大、重量較重、結構復雜，對吊繩或吊桿的設置部位、強度和穩定性都有很高的要求。本文主要是基于某大型室內裝修工程，采用應變電測法對吊桿進行應力測試，解決吊桿張力的數據采集和優化分配問題，提高懸吊結構的安全性，為現場施工提供可靠的數據參考。
結構說明
柱體采用多段圓木材拼接而成，中間三段接口處以斜接口拼接并用銅套環箍緊，每個銅套環上均鉸接一根銅吊桿，吊桿再與屋頂承重結構鉸接。每根吊桿中上部配有調節螺母，可以小范圍調節吊桿長度。
該懸吊系統具有以下特點：1）跨度大，整段柱體總長近40m；2）施工時為分段吊裝拼接完成的，吊桿長度僅調節成近似值，無法獲知拉力大??；3）圓木段之間既非剛性也非鉸支連接；4）木材本身不是均質體，所以重心位置不定，重量未知；5）這一懸吊系統下方又有多個懸吊物，對圓木的作用力F1-F8也是大小不等數值不明的。綜合以上特點，對這一系統進行理論計算是非常困難的。為了實現對每根吊桿的張力進行檢測和調節，結合施工現場狀況，于是選擇應變電測實驗技術來解決相關問題。
試驗儀器
儀器采用聚航科技生產的JHYC靜態應變儀，軟件式操作，應變值實時顯示，實時保存，可自動生成報表。
實驗方法
在每根吊桿調節螺絲以下部分的中間位置軸向各貼一片應變片，為了檢驗結果的可靠性，在3號正對面軸向貼一片對照片3’。將所有的6片應變片以公共溫度補償?shù)陌霕蜻B接方式接入電阻應變儀。
操作步驟：1）先將接橋的6個通道調零；2）選擇1號吊桿，用手動葫蘆將1號吊桿銅箍提起至吊桿完全不受力，記錄下1號應變片第一次應變示數；3）將1號應變片所在通道重新調零，緩慢釋放手動葫蘆負載，待穩定后記錄下該應變片第二次應變示數；4）將兩次示數取絕對值再求平均值，作為1號桿的實際應變值；5）依次選擇2號-5號吊桿，重復步驟2）-4），得到每根吊桿的應變值。

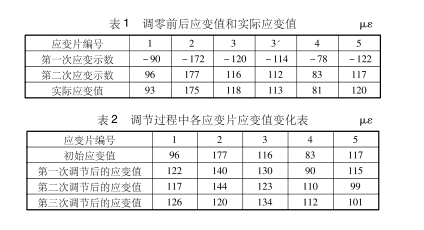

由表1的數據結果可以看出，3號片與照片3’的應變值非常接近，誤差僅為4.2%，因此可以認為該方法測得的數據是可靠的。
調節吊桿拉力時去掉對照數據3’，將另外5個結果取平均，得到平均值117με。然后將實際應變值與平均值差別最大的桿進行縮短或伸長調節，使調節后的應變值盡量靠近這一平均值，其調節過程中各吊桿的應變值變化見表2。
結果分析與討論
經過檢驗發現，各吊桿的初始張力分布非常不均衡，最大張力是最小張力的2倍多，因此，有必要通過調節優化整體的張力分布。
第一次調節是將2號桿的應變值調成140με。這一次調節相當于重新分配了左邊三根吊桿的張力值，而右邊兩根吊桿受到的影響很小。第二次調節是將4號吊桿的應變值調成110με。目的是要4號吊桿分擔一部分3號吊桿的張力，但由于結構的不連續性，導致2號吊桿的張力值又略有增加。通過前兩次調節，可以發現整個懸吊系統呈現左重右輕的狀況。第三次調節再次降低了2號吊桿的張力，將其應變值降為120με。調整后，最大最小張力值比值由初始的2.13:1降為1.33:1，優化了張力分布，達到了預期的效果。
總結
該方案適用于結構復雜的簡支懸掛系統，電阻應變片的頻率響應可達0-105Hz，因此可以采集動體信號進行相關的數據分析，檢驗懸吊系統的抗震性、抗風性等動態性能，進一步提高懸吊系統的可靠性。
