某公司是生產聯軸節、減震器和齒輪箱的生產廠家。長期以來，箱體一直是采用退火工藝來消除應力，但對于大型的箱體熱時效工藝明顯不適用。于是想采用振動時效消除箱體殘余應力，振動時效是一項新的消除應力工藝，本文主要是采用振動時效設備消除TJ9804-3A箱體殘余應力，通過實驗數據判定振動時效效果。

振動時效和熱時效工藝對比實驗

將兩臺同種產品分別進行了振動時效和熱時效處理，在振動時效、熱時效處理前后又都進行了焊縫殘余應力檢測，對比分析消除應力效果。

被振工件振型的選擇

箱體采用三點支撐，激振器裝卡在箱體結合面小軸孔上端處。該箱體在實振時出現十字節線，故該箱體振動時效的振型為一階彎扭振型。

振動頻率的選擇

箱體實振時，共振峰出現在5890轉/分處，為保證該箱體在實振過程中平穩運行、防止實振點移向共振峰后沿，實振時檔位又加一檔、振動頻率選在5637轉/分。

激振力的選擇

箱體實振時，采用聚航科技生產的JH-200振動時效設備，用1檔掃頻，2檔實振。

振動時間選擇

箱體實振時共振峰出現的高頻段，故振動30分鐘。

實驗結果

振動時效結束后，設備會自動打印振幅頻率（A-f）曲線圖，由圖可知，振后的峰值比振前的峰值升高，振后的峰值點比振前的左移，按GB/T25713-2010標準完全符合，這次振動時效合格。

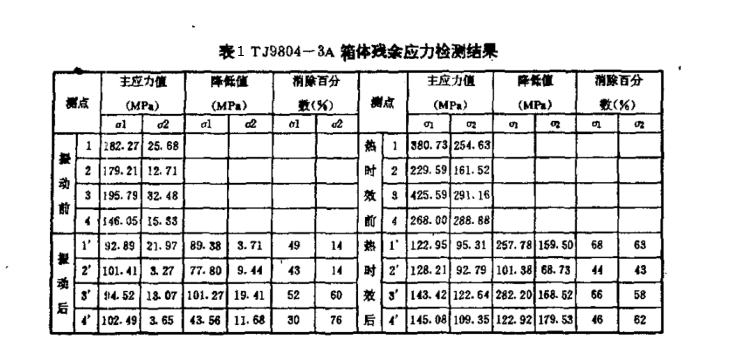

TJ9804-3A箱體焊縫殘余應力檢測位置，取箱體結合面上的兩道焊縫，測點共4點。以下就是殘余應力檢測結果。

振動時效工藝效果分析

振動時效的尺寸穩定性優于熱時效

由殘余應力檢測結果可以看出，振動時效后殘余應力最大主應力值降低30%-52%，符合GB/T25713-2010標準。

無論采用哪種方法消除應力，其主要目的就是要達到構件尺寸穩定。而通過國內許多實驗證明，振動時效件的抗靜載、動載變形能力都大大優于熱時效件和未時效件，根據資料顯示，振動時效的抗靜載、動靜變形能力比熱時效提高33.3%；也就是說，在構件尺寸穩定性方面，振動時效為優。

振動時效可節約能源98%以上

TJ9804-3A箱體熱時效處理，從點火到停火共10小時。鼓風機的電機功率5.5千瓦，工作10小時耗電55千瓦?小時；振動時效時，振動時效設備功率為1千瓦，振動1小時，耗電為1千瓦?小時。

在不計燃?xì)夂馁M(fèi)的情況下，只計算耗電量，振動時效可比熱時效節約98%以上。

振動時效縮短了生產周期

TJ9804-3A箱體熱時效耗時間至少為10小時，而振動時間為1小時，提高工效10倍。

振動時效投資少、見效快。

對于JS120以上大箱體，需采用大型退火爐，每件費用約為5000-7000元。而振動時效兩次只需兩小時耗費兩度電。

振動時效替代熱時效后大大減少了對大氣環境的污染、造福于人類。

箱體進行振動時效時須注意的幾點：

1. 被振動處理不允許存在縮孔、夾渣、裂紋、虛焊等嚴重缺陷；

2. 激振器應剛性地固定在工件的剛性較大處或振幅較大處，便于起振；

3. 振動處理時，應使振動方向垂直于工件承受力的主要焊縫，并使主要焊縫處的動應力最大或較大；

4. 對于大型工件，可單獨采用彈性支撐振動處理，對于重量小、剛性大的工件，單獨振動不易找到共振點或是峰值太小，這時可采用平臺振動。

結論

1. 經過上述兩種工藝對比結果證明，在各焊接箱體上使用振動時效工藝來替代傳統的退火工藝是完全可行的。

2. 針對不同的工件，制定出合適的工藝方案是振動消除應力方法成敗的關鍵。
