殘余應力測試方法可分為兩大類，即機械釋放法和無損檢測法。盲孔法測殘余應力是屬于機械釋放法的一種，是目前應用廣泛的殘余應力測量方法，它操作簡單，測試成本低、測量精度高，對構件破壞程度小，可測量各種金屬和非金屬材料的殘余應力。經過推廣，還可測量正交各向異性材料的殘余應力。本文采用盲孔法對凸膜進行殘余應力測試，研究其退火前后殘余應力分布狀況。

測試方法選用盲孔法，儀器采用聚航科技生產的JHMK殘余應力測試系統，由JHYC靜態應變儀和JHZK殘余應力專用鉆孔裝置組成。

測試試件為某裝置用凸膜，材料為有機玻璃，形狀為扁球殼（有法蘭邊、矢高560，法蘭部分殼厚14）。正常使用狀態為退火處理。

為了比較退火前和退火后凸膜內殘余應力變化的情況，這里對未退火的1^#凸膜和退火后的2^#凸膜進行了殘余應力測量。

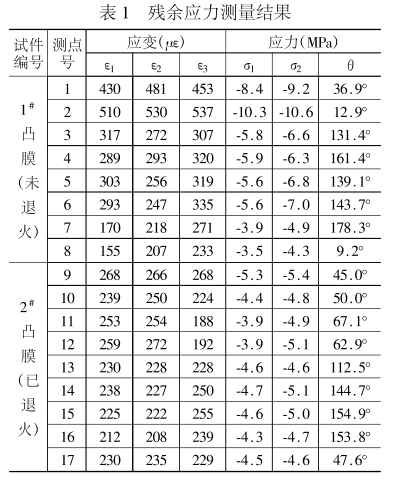

從測量結果可得出結論

1.1^#凸膜上的應力水平明顯高于2^#凸膜（釋放應變也相應較大），說明退火確實消除了凸膜上的部分殘余應力，提高了材料在使用中的尺寸穩定性和化學穩定性。

2. 當凸膜未經退火時，其內部的殘余應力分布不均勻，其σ₁最大、最小值分別為-10.3MPa和-3.5MPa，而退火后的凸膜上的殘余應力分布就相對均勻些，σ₁最大、最小值分別為-5.3MPa和-3.9MPa，大小值相差明顯減小。

3. 1^#凸膜靠近球殼頂部的應力明顯高于法蘭附近的應力，這是由于凸膜成型工藝的原因，頂部的厚度只有11mm左右（小于法蘭的厚度14），且變形較大，所以殘余應力水平就相應高些。

4. 各測點處的σ₁和σ₂都相差不大，這說明在互相垂直的兩個方向上，殘余應力水平基本相當，沒有哪一個方向占主導地位。此外，從θ角的分布范圍（9.2°-178.3°）可以看出主應力方向的隨機性。

總之，凸膜（經過退火）內的殘余應力較小，約為有機玻璃壓縮強度的4.5%，屬低殘余應力水平，同時這些應力還是壓應力，是試件內應力的理想狀態。
