某水泥廠生產大型原料磨，原料磨的筒體由四節42mm厚的Q235鋼板焊接筒阻焊而成，再與25號鑄鋼蓋拼焊在一起，構成了磨的主體部位。焊接均采用埋弧焊，焊后有較高的殘余應力。特別是兩端不同材料，不等厚度焊接的兩條環焊縫，無論從焊接角度還是從磨運行角度看，都是磨的重要部位。根據設計要求焊后需要進行消除應力處理。根據廠方的具體生產情況，聚航科技對原料磨采用振動時效設備消除應力。

振動時效工藝

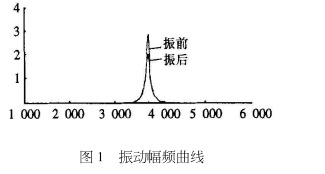

根據磨的結構及振動原理，采用四點對稱支撐，支撐物為橡膠墊，激振點選在小人孔的端部，拾振點設置在端蓋的端部。使用聚航科技生產的JH-700A智能頻譜交流振動時效設備進行振動。偏心檔位選擇90度，加速度為6.3g，轉速為3750r/min，時間為40min。設備振動的同時繪制振動幅頻曲線，見圖1。

從上圖可看到振動幅頻曲線，在振動后由明顯的升高現象，這標志著振動后工件殘余應力有所下降。實踐證明，對磨進行振動時效處理，效果較好。

以上就是振動時效設備的應用，如果您還想了解更多信息，可直接咨詢聚航科技，我們很愿意為您答疑解惑。
